AUTOMATISCHE MESSMASCHINEN
Apiel Automation realisiert automatische messmaschinen für dreidimensionale Verifikation sowohl online als auch offline, für Produktionen, die erforderlich Qualitätskontrolle von Extended Volumen.
Die Messmaschinen sind entworfen und nach den spezifischen Bedürfnissen gefertigt und kann die Größe, Form und Exzentrizität Kontrolle. Ein Beispiel für die Umsetzung ist die nächste Maschine, die die konzentrische Wellen im Automatik-Modus überprüft, Der Betreiber muss nur machen die Maschine Belastung (bis zu 28 Stck.)
Die Maschinen sind mit Messgeräten und elektronischen Wandler in der Lage, die Qualitätskontrolle in der Werkstatt zu automatisieren. Nach der Werkzeugmaschine kann für den Einbau der Rückseite von ihnen verwendet werden.

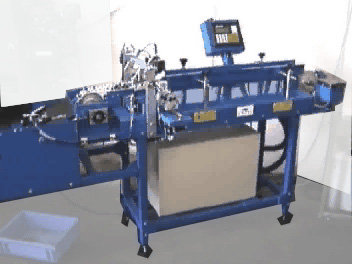

HORIZONTALE MESSMASCHINEN FÜR BÄUME

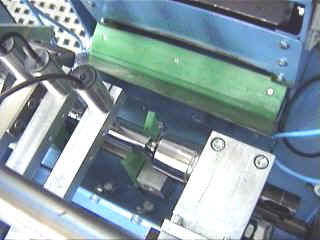

In der Messmaschine zur Baumkontrolle werden die Stücke auf zwei Transportbänder geladen und bewegen sich Schritt für Schritt, um so einzeln zum Kontrollbereich zu gelangen. Wenn die Wellen in Position sind, werden die Reitstöcke aktiviert, die das Werkstück blockieren.
Einmal brachte das Stück in der Lage, den Motor der Reitstock, dass die Antriebswelle dreht betreiben. Mit einer Reihe von elektronischen Wandler gehen, um die Daten zu prüfen, zu sammeln, wenn das Teil innerhalb der Toleranz oder verworfen werden.
Sobald die Messung abgeschlossen ist, kehren die Wandler in die Ruheposition zurück, der Motor stoppt und die Reitstöcke öffnen sich wieder, um das Werkstück wieder auf die Transportbänder freizugeben; Das System startet erneut und bewegt sich einen Schritt, um das nächste Teil in der Kontrollposition zu positionieren.
Laden Sie den PDF-Katalog der horizontalen Wellenmessmaschine herunter
VERTIKALE MESSMASCHINEN FÜR BÄUME

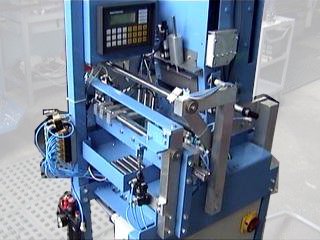

In der nebenstehenden Abbildung sehen wir eine Baummessmaschine, die wie das horizontale Modell automatisch Maßkontrollen an Bäumen durchführt. Durch die vertikale Entwicklung der Maschine wird der Platzbedarf erheblich reduziert (ein in Werkstätten sehr geschätztes Merkmal).
Diese Messgeräte führen automatische Kontrollen an vordefinierten Positionen durch. Es können Maschinen für Messungen an festen Punkten erstellt werden, bei denen für jeden Messpunkt ein Aufnehmer verwendet wird, oder Maschinen mit mobilen Aufnehmern.
Die Messmaschinen außerhalb der Produktionslinie verfügen über ein Lager für die zu messenden Teile, um den Messungen Autonomie zu verleihen. Mit Inline-Maschinen können Sie Störungen der Werkzeugmaschine sofort melden und benötigen kein Ersatzteillager. In Inline-Systemen kann das bearbeitete Werkstück in einer geordneten Position gehalten werden, um nachfolgende Bewegungen zu ermöglichen. Die von den Kontrollinstrumenten erfassten Daten können an die Werkzeugmaschine gesendet werden, um Netzwerk-Montagesysteme zu erstellen.
Dimensionsmessgeräte verwenden ein Bedienfeld als Mensch-Maschine-Schnittstelle. Eine Omron-SPS verwaltet alle Automatisierungsfunktionen. Die Automatisierungssoftware kann an spezifische Messanforderungen angepasst werden.
Die am häufigsten verwendeten Sensoren sind LVDTs mit einer Auflösung von 2,5 mm.
Die Bewegung von Aufnehmern und Rückkopplungselementen erfolgt mittels hochpräziser Kugelumlaufführungen. Die vorgespannten Schlitten eliminieren das Spiel mit den Führungen und garantieren so eine hervorragende Laufruhe und hohe Präzision.
Laden Sie den PDF-Katalog der vertikalen Wellenmessmaschine herunter
