Deckelaufleger - lid dispenser für runde und ovale Kunststoffeimer und Fässer

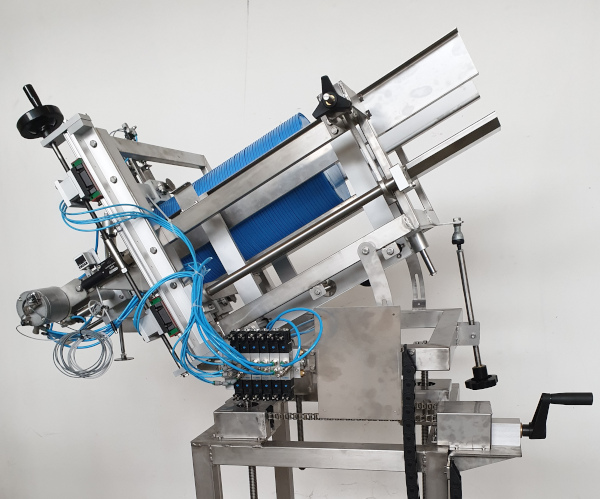

Deckelmagazineinheit mit Griffen zur Deckelgrößenverstellung

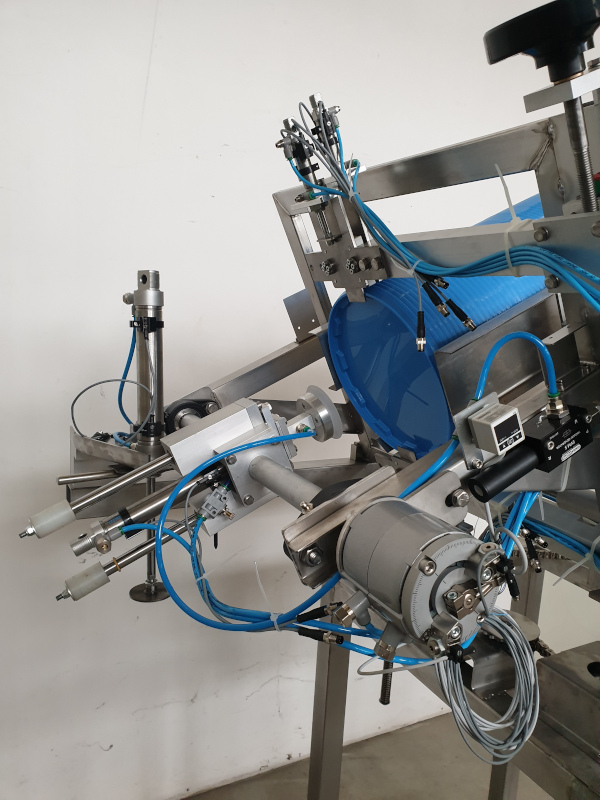

Lids dispenser Deckelaufleger aus Kunststoff mit Saugnapf

Automatischer Deckelaufleger für Eimer


Der von Apiel Automation hergestellte Kunststoffdeckelaufleger ist ein Gerät, das den Deckel über Eimer oder Fässern legt, nachdem diese gefüllt wurden. Der Deckelaufleger setzt den Deckel auf den Plastikeimer oder das Fass, ohne ihn zu schließen. Das Verschließen des Behälters erfolgt in einer nachfolgenden Station, in der eine Presse den Deckel auf den Eimer drückt, bis er passt.

Der Applikator kann sowohl mit runden als auch mit ovalen deckel arbeiten. Die Eimer müssen perfekt mittig unter dem Applikator stehen, damit der Rand des Deckels mit dem Rand des Eimers übereinstimmt. Das Förderband, das die Eimer bewegt, muss über eine Zentriervorrichtung verfügen, um die Achse des Eimers mit der Achse des Applikators auszurichten. Die Zentriervorrichtung kann zusammen mit dem Applikator geliefert werden. Die Anwendungsachse des Deckels ist festgelegt, da die Abmessungen des Deckels variieren.

Das Standard-Deckelauflegermodell kann die folgenden Kunststoffdeckel- und Eimergrößen verarbeiten:

  • kreisförmig mit einem Durchmesser von 160 bis 400 mm
  • Ovale von 200x160 bis 450x400mm
  • Schaufelhöhe von 150 bis 450 mm

Das Deckellager hat eine Kapazität von 800 mm, was etwa 160 Deckeln entspricht. Der Applikator ist in der Lage, über 20 Deckel pro Minute aufzutragen. Die Autonomie beträgt bei einer Anwendungsgeschwindigkeit von 20 Deckel pro Minute ca. 8 Minuten.

Der Deckelaufleger (oder auch Lid Applicator) besteht vollständig aus Edelstahl AISI304 und einer Aluminiumlegierung 6060 (Anticorodal). Die Aluminiumdetails sind eloxiert. Die Muttern und Schrauben sind aus Edelstahl A2. Der Deckelaufleger verfügt über keine elektrischen Antriebe: Die beiden Bewegungen des Greifens, Positionierens und Drehens des Deckels erfolgen pneumatisch. Die pneumatischen Aktoren sind von Festo mit magnetischen Sensoren.

L'applicatore coperchi / lid dispenser può essere fornito con o senza impianto elettrico. Der Deckelaufleger/ lid dispenser kann mit oder ohne Elektrik geliefert werden. In der Basisversion ohne Elektrik werden nur die Sensoren für die Magnetzylinder und der digitale Vakuumschalter mitgeliefert. Die Optische Sensoren „Deckelmagazin fast leer“ und „Deckelmagazin leer“ sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Die Version mit elektrischem System verfügt über eine Omron CP1-SPS mit einem 4,3-Zoll-Weintek-Bedienfeld. Das elektrische System wird über 3 Eingänge und 3 Ausgänge zur Kommunikation mit der Produktionsanlage verfügen.


Technische Beschreibung

Der Deckelapplikator besteht aus einer Basis und einem Deckelmagazin.
Die Basis besteht aus AISI 304-Rohren und steht mit 4 verstellbaren Füßen auf dem Boden. An der Basis sind 3 Trapezschrauben angebracht, die mittels 3 Trapezgewindemutter das Deckelmagazin tragen. Der Antrieb der Trapezgewindemutter erfolgt über eine Kette, die mit einem Ritzel kämmt; Letzterer wird über ein Kegelradpaar und eine Kurbel in Rotation versetzt. An der Kurbelwelle ist ein Positionsanzeiger montiert, der den Abstand zwischen Saugnapf und Oberfläche des Becherwerks anzeigt. Durch Drehen der Kurbel hebt und senkt sich das Deckelmagazin.

Das Deckelmagazin besteht aus einem Tragrahmen, der auf den 3 Trapezschrauben ruht, deren Bewegung es ermöglicht, die vertikale Anlegeposition des Deckels zu variieren. Der Deckelhalterrahmen, der den Deckelstapel trägt, ist am Tragrahmen angelenkt. Der Rahmen des Deckelhalters ist in einem Winkel geneigt, der ausreicht, um den Deckelstapel in Richtung Saugnapf zu schieben. Der Winkel kann mit einer Schraube variiert werden: Diese Einstellung muss außergewöhnlich sein, da sie auch eine Verschiebung der Anwendungsachse des Deckels, eine Änderung der vertikalen Position des Saugnapfes, die durch die entsprechende Anzeige angezeigt wird, und auch die Notwendigkeit erfordert, die Mechanik der Endschalter anzupassen des Drehantriebs, der den Saugnapf dreht. Der Deckelhalterrahmen verfügt über drei Führungen, die den Deckelstapel tragen: zwei seitliche Führungen und eine vertikale Führung. Die seitlichen Führungen sind mittels einer Rechts-Links-Schraube verstellbar, wodurch die Mittelachse auf einer Linie mit dem Saugnapf bleibt. Die Einstellwelle für den Abstand der Seitenführung verfügt über eine Positionsanzeige, um den Formatwechsel zu erleichtern. Die Vertikalführung ist mittels einer Schraube mit Positionsanzeige höhenverstellbar. Am unteren Ende der Führungen, die den Deckelstapel tragen, befinden sich zwei Paar Riegel. Mit dem Riegelpaar können Sie die erste Batterieabdeckung von den übrigen isolieren. Der Saugnapf kann in der vertikalen Ebene von der vertikalen Position in die Position gedreht werden, die mit dem Deckelstapel ausgerichtet ist. Der Saugnapf wird mittels eines Pneumatikzylinders radial verschoben. Der Deckel wird gegriffen, indem der Saugnapf entlang des Deckelstapels gedreht und verschoben wird, bis er den ersten Deckel berührt. Durch das Anlegen des Vakuums wird der erste Deckel eingehakt und durch die Aufnahme der äußeren Anschläge vom Stapel gelöst. Der Saugnapf zieht den Deckel heraus, dreht ihn vertikal und senkt ihn dann auf den Eimer. Wenn der Deckel auf dem Eimer aufliegt, wird der Schließzylinder abgesenkt und der Saugnapf angehoben. Durch Öffnen und Schließen der Riegel schiebt der Deckelstapel einen Deckel in Richtung Saugnapf.

Scarica il catalogo pdf dell'applicatore coperchi - lid dispenser (in lingua inglese) Laden Sie den PDF-Katalog des Deckelaufleger - lid dispenser (auf Englisch) Logo Pdf
