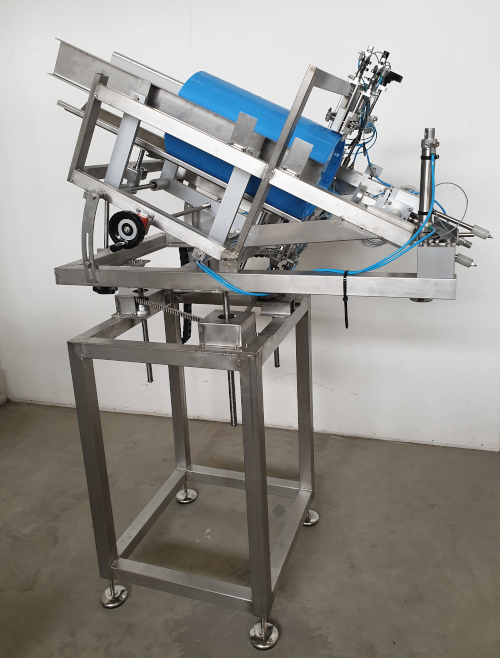

Applicateur de couvercle pour seaux et fûts en plastique circulaires et ovales

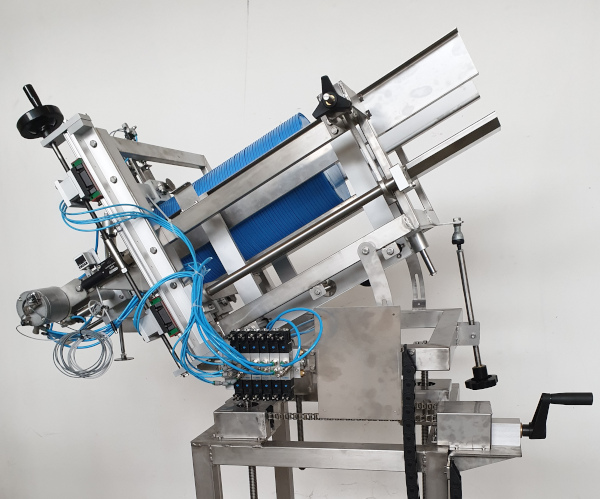

Unité de magasin de couvercles avec poignées de réglage de la taille du couvercle

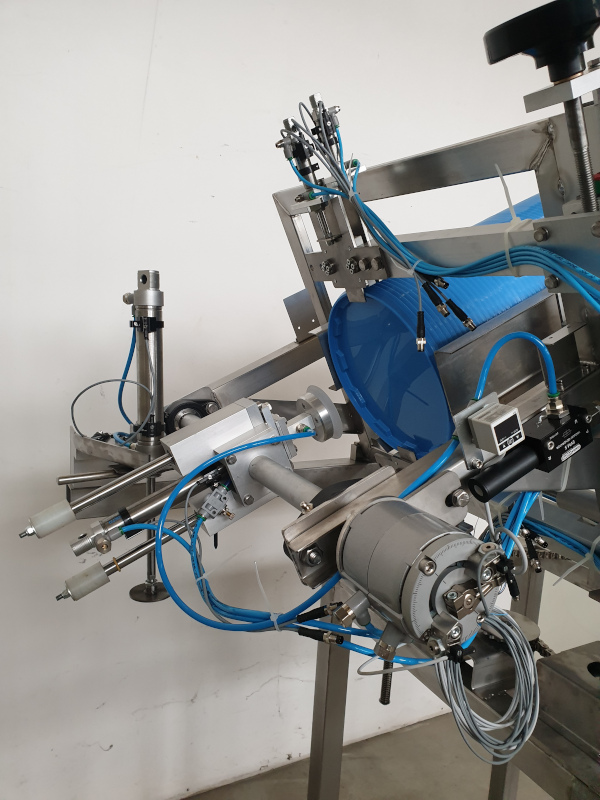

Applicateur de couvercle en plastique avec ventouse

APPLICATEUR DE COUVERCLE
POUR SEAU EN PLASTIQUE


L'applicateur de couvercles en plastique produit par Apiel Automation est un dispositif qui place le couvercle sur des seaux ou des fûts une fois ces derniers remplis. L'applicateur de couvercle place le couvercle sur le seau ou le fût en plastique, sans le fermer. La fermeture du conteneur a lieu dans une station ultérieure dans laquelle une presse presse le couvercle sur le seau jusqu'à ce qu'il s'emboîte.

L'applicateur peut fonctionner avec des couvercles ronds et ovales. Les seaux doivent être parfaitement centrés sous l'applicateur pour aligner le bord du couvercle avec le bord du seau. Le tapis transporteur qui déplace les godets doit avoir un dispositif de centrage pour aligner l'axe du seaux avec l'axe de l'applicateur. Le dispositif de centrage peut être fourni avec l'applicateur. L'axe d'application du couvercle est fixe au fur et à mesure que les dimensions du couvercle varient.

Le modèle d’applicateur de couvercle standard peut gérer les tailles de couvercles et de seaux en plastique suivants :

  • circulaire d'un diamètre de 160 à 400mm
  • ovales de 200x160 à 450x400mm
  • hauteur du seaux de 150 à 450mm

L'entrepôt de couvercles a une capacité de 800 mm, soit environ 160 couvercles. L’applicateur est capable d’appliquer plus de 20 couvercles par minute. L'autonomie à la vitesse d'application de 20 couvercles par minute est d'environ 8 minutes.

L'applicateur de couvercles (ou également lid dispenser) est entièrement réalisé en acier inoxydable AISI304 et en alliage d'aluminium 6060 (Anticorodal). Les détails en aluminium sont anodisés. Les écrous et boulons sont en acier inoxydable A2. L'applicateur de couvercle ne dispose pas d'actionneurs électriques : les deux mouvements de préhension, de positionnement et de rotation du couvercle sont pneumatiques. Les actionneurs pneumatiques sont des Festo avec des capteurs magnétiques.

L'applicateur de couvercles/lid dispenser peut être fourni avec ou sans système électrique. Dans la version de base sans système électrique, seuls les capteurs pour les cylindres magnétiques et le vacuostat numérique seront fournis. Les photocellules « magasin à couvercle presque vide » et « magasin à couvercle vide » ne font pas partie de la fourniture mais doivent être commandées séparément. La version avec système électrique aura un automate Omron CP1 avec un panneau opérateur Weintek de 4,3". Le système électrique utilisera 3 entrées et 3 sorties pour communiquer avec l'usine de production.


Description Technique

L'applicateur de couvercles se compose d'une base et d'un magasin de couvercles.
Il basamento è realizzato in tubi di AISI304 ed appoggia a terra con 4 piedini regolabili. Al basamento sono applicate 3 viti trapezie che per mezzo di 3 chiocciole sostengono il magazzino coperchi. Le chiocciole sono comandate da una catena che ingrana su un pignone; quest'ultimo viene messo in rotazione da una coppia di ingranaggi conici e da una manovella. Sull'albero della manovella è montato un indicatore di posizione che indica la distanza tra la ventosa e il piano del trasportatore secchi. Ruotando la manovella il magazzino coperchi si alza e si abbassa.

Le magasin de couvercles est constitué d'un cadre support qui repose sur les 3 vis trapézoïdales dont le mouvement permet de faire varier la position verticale d'application du couvercle. Le cadre porte-couvercle qui supporte la pile de couvercles est articulé sur le cadre de support. Le cadre porte-couvercles est incliné d'un angle suffisant pour faire glisser la pile de couvercles vers la ventouse. L'angle peut être varié à l'aide d'une vis : ce réglage doit être extraordinaire car il implique également le déplacement de l'axe d'application du couvercle, la modification de la position verticale de la ventouse indiquée par l'indicateur approprié et également la nécessité de régler la mécanique des fins de course de l'actionneur rotatif qui fait tourner la ventouse. Le cadre porte-couvercles comporte 3 guides qui soutiennent la pile de couvercles : deux guides latéraux et un guide vertical. Les guides latéraux sont réglables au moyen d'une vis droite-gauche qui maintient l'axe médian dans l'alignement de la ventouse. L'arbre de réglage de la distance de guidage latéral est doté d'un indicateur de position pour faciliter le changement de format. Le guide vertical est réglable en hauteur au moyen d'une vis avec indicateur de position. À l'extrémité inférieure des guides qui soutiennent la pile de couvercles, nous avons deux paires de butées. La paire de butées permet d'isoler le premier couvercle de la pile des autres. La ventouse peut tourner dans le plan vertical depuis la position verticale jusqu'à la position alignée avec la pile de couvercles. La ventouse se déplace radialement grâce à un vérin pneumatique. Le couvercle est saisi en faisant tourner la ventouse dans l’alignement de la pile de couvercles et en la traduisant jusqu’à ce qu’elle touche le premier couvercle. En faisant le vide, le premier couvercle est accroché et se libère de la pile en ouvrant les butées extérieures. La ventouse extrait le couvercle et le fait pivoter verticalement puis l'abaisse sur le seau. Le couvercle reposant sur le seau, le cylindre de verrouillage s'abaisse et la ventouse monte. En ouvrant et en fermant les loquets, la pile de couvercles avance vers la ventouse d'un couvercle.

Téléchargez le catalogue pdf de l'applicateur de couvercles (en anglais) Logo Pdf
