DISPOSITIF APPLICATEUR SCRATCH OFF
UTILISÉ POUR LA PERSONNALISATION DE LA CARTE


Groupe de récupération scratch off utilisé dans l'impression hot foil pour la personnalisation des cartes

Dispositif de récupération scratch off pour l'impression hot foil sur les machines Atlantic Zeiser

Aligneur pour la récupération des scratch off sur la machine Card Line Atlantic Zeiser

Carte personnalisée scratch off récupérée avec aligneur Apiel Automation

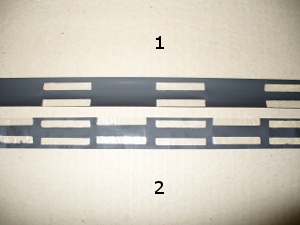

Apiel Automation fabrique des appareils pour la récupération des films à gratter, utilisé dans la personnalisation de cartes téléphoniques. Le dispositif est appliqué à des unités d'impression feuille à chaud qui s'appliquent chauffer le film qui obscurcit les codes secrets. Impression traditionnelle consiste à utiliser des films comme le montre le chiffre "1". Avec l'utilisation du dispositif de récupération, vous pouvez réutiliser le film déjà utilisé pour l'impression supplémentaire.
Le chiffre sur le côté, la position "2", indique le scratch off, après le deuxième passage de l'impression. Comme vous pouvez voir le produit est utilisé près de 100% avec une réduction significative des coûts de production.

Le dispositif de récupération, permet de réduire de moitié l'utilisation de scratch off: des bobines de film utilisé, rembobinée pendant le processus d'impression de la vierge du film, sont montés sur le dispositif de récupération pour l'impression supplémentaire.

Le dispositif de récupération, est une aligneur, capable de maintenir le scratch off utilisé correctement placés sous les roues hot foil, fleuret au cours du processus d'impression.

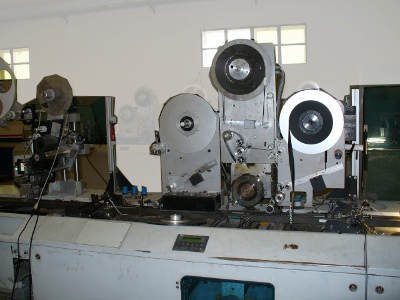

Sur la gauche se montre une photo d'un dispositif de récupération scratch off installé sur une machine Card Line d'entreprise Atlantic Zeiser. Les "CARD LINES" sont utilisées dans la personnalisation des cartes; ils impriment les codes secrets et les recouvrent d'un film opaque (scratch off ou étiquette). Les dispositifs de récupération (aligneurs) ne nécessitent aucune modification du logiciel et de la partie contrôle de la machine de personnalisation CARD LINE ATLANTIC ZEISER. Apiel Automation adapte ses aligneurs, la taille et la structure des machines à laquelle ils sont appliqués.


Les dispositifs d'alignement sont entièrement automatiques et ne ralentissent pas la productivité des systèmes de personnalisation de cartes (productivité jusqu'à 25 000 cartes par heure). Il est simplement demandé à l'opérateur d'insérer le film usagé à l'intérieur de la courroie de remorquage et d'enrouler le même film autour des roues folles.

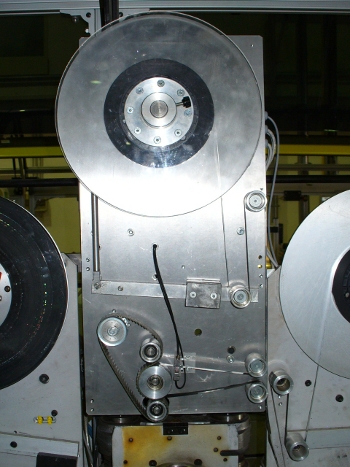

La photo ci-contre montre un module hot foil Atlantic Zeiser. Le module dispose, à droite, d'un porte-bobine pour scratch off neuf, d'un porte-bobine pour scratch off usagé et à gauche du porte-bobine pour récupérer le film en cours de production.

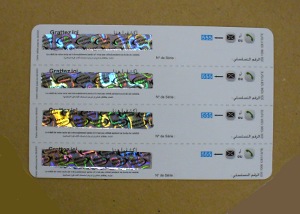

La carte ci-contre a été personnalisée à l’aide de cartes scratch off de récupération. Sur la machine Card Line utilisée pour la personnalisation des cartes, elle comportait deux modules de hot-foil, sur chacun desquels un aligneur Apiel Automation était appliqué pour la récupération par scratch off.




Des aligneurs simples (un groupe d'alignement sur un seul module d'impression hot foil) et des aligneurs doubles (deux groupes d'alignement installés sur une seule machine d'impression avec deux modules d'impression hot foil) sont disponibles. L'aligneur double dispose d'un seul panneau électrique, d'un seul automate et d'un seul panneau opérateur pour les deux groupes.

Les aligneurs sont différentes pour le type d'équipement
Nous avons un modèle de base, et un modèle extra. Le modèle "Extra" a un moteur brushless au lieu d'un moteur pas à pas, assurant un faible bruit, un fonctionnement parfait, même à très basse vitesse.. Le modèle "Extra" a également un panneau de commande à écran tactile 3 1/2 au lieu du caractère 2x20 panel du modèle "base". Même à des capteurs de niveau, le modèle «Extra» a un contrôle photoélectrique supplémentaires de la scratch, et utilise un codeur incrémental pour détecter la vitesse de la chaîne. L'utilisation d'un codeur incrémental, offre de meilleures performances à très basse vitesse.

Les quatre modèles sont disponibles:

  • Aligneur "base" seule
  • Aligneur "base"doubles
  • Aligneur "extra" seule
  • Aligneur "extra" doubles

Téléchargez le catalogue pdf des dispositifs de récupération scratch off pour la personnalisation des cartes. Téléchargez le catalogue pdf des aligneurs pour la récupération de films scratch off

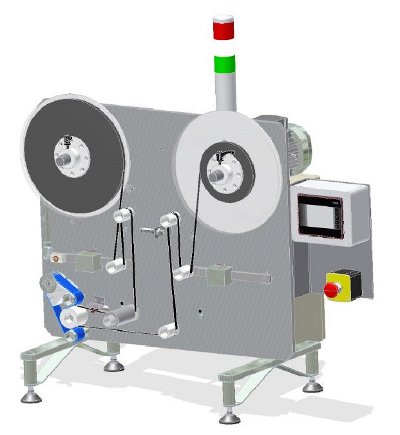

Enrouleur scratch off utilisé dans l'impression à chaud pour la personnalisation des cartes

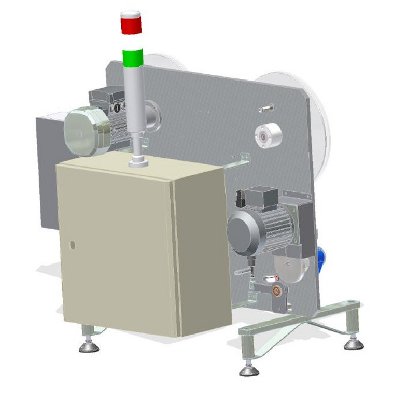

Dispositif de rembobinage scratch off pour l'impression hot foil

ENROULEUR SCRATCH OFF POUR LA PERSONNALISATION CARD


Le rembobineur rembobine les bobines scratch off usagées pour les réutiliser dans des dispositifs de récupération et complète l'offre Apiel Automation pour les produits de personnalisation de cartes. Le rembobinage du scratch off est nécessaire lorsqu'il faut réutiliser des scratchs avec des graphismes asymétriques : sans rembobinage, la récupération du scratch off conduit à inverser les impressions.
Par exemple, si le graphique affiche le mot "vent", en jouant le film vierge, la séquence de caractères qui vont sous la roue va imprimer W, I, N, D. Le film utilisé dans l'eau chaude module de feuille Cardline, est rembobiné avec les personnages avant de finalement W et D. Ils ont la même bobine sur le groupe de récupération, les caractères de sortir dans l'ordre D, N, I, W, et par conséquent aussi sous la roue d'impression seront imprimées dans l'ordre inverse, puis inversée (la personnalisation des cartes n'est pas acceptable).

Afin de rétablir l'orientation correcte, vous pouvez utiliser l'enrouleur . Ce dispositif , le rembobinage de la pellicule, restaure l'orientation initiale de la partie graphique .

L'autre fonction de ce dispositif est de vérifier l'état des bobines de scratch off utilisées avant d'être utilisés dans les dispositifs de récupération . Merci à une série de capteurs, il est possible de mesurer le nombre de redémarrages sur la bande et leur position . C'est également possible de vérifier le rythme de traces de doigts sur la bande utilisée, pour assurer la compatibilité avec le Cardline qui va utiliser la bobine .




Téléchargez le catalogue pdf du rembobineur scratch off. Télécharger le catalogue pdf des enrouleurs de films scratch off
