DISPOSITIVO APPLICATORE SCRATCH OFF USATO PER PERSONALIZZAZIONE CARD


Gruppo recupero scratch off utilizzato nella stampa hot foil per personalizzazione card

Dispositivo recupero scratch off per la stampa hot foil su macchine Atlantic Zeiser

Allineatore per recupero scratch off su macchina Card Line Atlantic Zeiser

Card personalizzata con scratch off recuperato con allineatore Apiel Automation

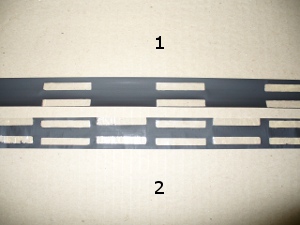

Apiel Automation realizza dispositivi per il recupero del film scratch off, utilizzato nella personalizzazione delle card telefoniche da applicare a macchine CARD LINE e MAG MASTER ATLANTIC ZEISER . Il dispositivo viene montato sui gruppi di stampa hot foil che applicano a caldo il film che oscura i codici segreti. Il processo di applicazione tradizionale comporta un utilizzo del film scratch off come visualizzato nella figura a fianco posizione "1". Con l'utilizzo del dispositivo di recupero, è possibile riutilizzare il film già usato per un ulteriore applicazione.
La figura a fianco posizione "2" mostra lo scratch off dopo la secondo applicazione. Come si può notare il prodotto è utilizzato quasi al 100% con una sensibile riduzione dei costi di personalizzazione delle card.

Il dispositivo di recupero consente di dimezzare l'utilizzo di scratch off nella personalizzazione card: le bobine di film usato, riavvolte durante il processo di stampa del film vergine, vengono montate sul dispositivo di recupero per una seconda applicazione.

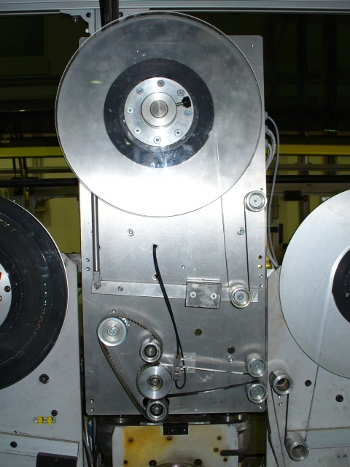

Il dispositivo di recupero è un allineatore in grado di mantenere lo scratch off usato correttamente posizionato sotto la ruota hot foil durante il processo di applicazione.

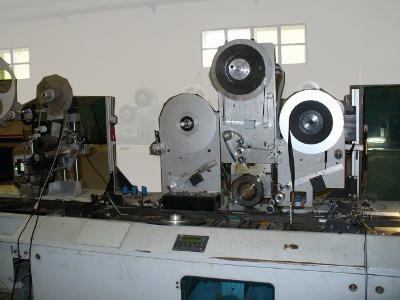

A sinistra è riportata la foto di un dispositivo di recupero scratch off installato su una macchina Card Line della ditta Atlantic Zeiser. Le "CARD LINE" sono utilizzate nella personalizzazione delle card; stampano i codici segreti e li coprono con un film opaco (scratch off od etichetta). Il dispositivi di recupero (allineatori) non necessitano di modifiche alla parte software e di controllo della macchina di personalizzazione CARD LINE ATLANTIC ZEISER. Apiel Automation adatta i propri allineatori alle dimensioni ed alla struttura delle macchine personalizzazione card a cui sono applicati.


I dispositivi di allineamento sono completamente automatici e non rallentano la produttività dei sistemi di personalizzazione card (produttività fino a 25.000 card ora). All'operatore è chiesto semplicemente di inserire il film usato all'interno della cinghia di traino e di avvolgere lo stesso film attorno alle ruote di rinvio.

La foto a fianco raffigura un modulo hot foil Atlantic Zeiser. Il modulo ha, da destra, un porta bobina per scratch off nuovo, un portabobina per lo scratch off usato ed a sinistra il porta bobina per il recupero del film durante la produzione.

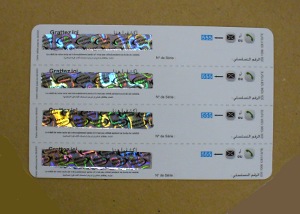

La card a fianco è stata personalizzata con l'utilizzo di scratch off di recupero. Sulla macchina Card Line utilizzata per la personalizzazione delle card, presentava due moduli hot foil, su ciascuno dei quali era applicato un allineatore Apiel Automation per il recupero dello scratch off.




Sono disponibili allineatori singoli (un gruppo di allineamento su un solo modulo di stampa hot foil) ed allineatori doppi (due gruppi di allineamento installati su una unica macchina di stampa con due moduli di stampa hot foil). L'allineatore doppio ha un unico quadro elettrico, un unico PLC ed un unico pannello operatore per entrambe i gruppi.

Gli allineatori si differenziano anche per il tipo di equipaggiamento.
Abbiamo un modello base ed un modello extra. Il modello Extra ha un servomotore brushless al posto di un motore passo-passo, garantendo bassa rumorosità, perfetto funzionamento anche a bassissima velocità. Il modello extra ha anche un pannello operatore touch screen 3"1/2 al posto del pannello 2x20 caratteri del base. Anche a livello sensori il modello extra ha una fotocellula supplementare per il controllo dello scratch, ed utilizza un encoder incrementale per rilevare la velocità della catena. L'uso dell'encoder garantisce migliori prestazioni a bassissima velocità.

I modelli disponibili sono 4:

  • Allineatore base singolo
  • Allineatore base doppio
  • Allineatore extra singolo
  • Allineatore extra doppio

Scarica il catalogo pdf dei dispositivi di recupero scratch off per personalizzazione card. Scarica catalogo pdf degli allineatori per il recupero del film scratch off


Riavvolgitore scratch off utilizzato nella stampa hot foil per personalizzazione card

Dispositivo riavvolgimento scratch off per la stampa hot foil

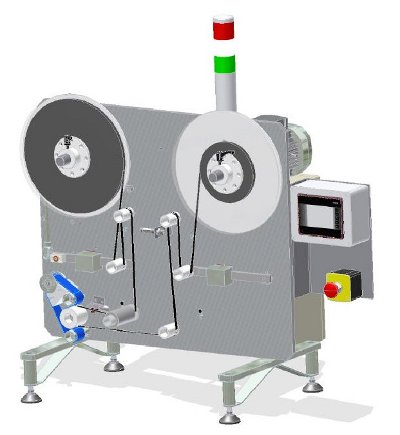

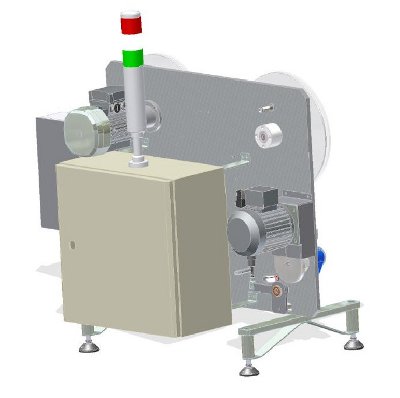

RIAVVOLGITORE SCRATCH OFF PER PERSONALIZZAZIONE CARD


Il riavvolgitore effettua il riavvolgimento delle bobine usate di scratch off da riutilizzare nei dispositivi di recupero e completa l'offerta Apiel Automation per i prodotti di personalizzazione card. Il riavvolgimento dello scratch è necessario quando si deve riutilizzare scratch con grafica asimmetrica: senza riavvolgimento il recupero dello scratch porta ad avere le impronte ribaltate.
Se ad esempio la grafica presenta la scritta “WIND” , svolgendo il film vergine, la sequenza dei caratteri che vanno sotto la ruota di stampa sarà W, I, N, D. Il film usato, nel modulo hot foil Cardline, viene riavvolto con i caratteri prima W ed infine D. Svolgendo la stessa bobina sul gruppo di recupero, i caratteri usciranno nella sequenza D, N, I, W, e di conseguenza anche sotto la ruota di stampa verranno stampati in sequenza inversa e quindi rovesciati (la personalizzazione delle card risulta non è accettabile).

Per poter ripristinare l’orientamento corretto si può utilizzare il riavvolgitore. Questo dispositivo, riavvolgendo il film, ripristina l’orientamento iniziale della grafica.

L’altra funzione di questo dispositivo è quella di verificare lo stato delle bobine di scratch usato prima di essere impiegate nei dispositivi di recupero. Grazie ad una serie di sensori, è possibile misurare il numero di riavvii presenti sul nastro e la loro posizione. E’ anche possibile verificare il passo delle impronte sul nastro usato, per accertarsi della compatibilità con la Cardline che userà la bobina.




Scarica il catalogo pdf del riavvolgitore scratch off. Scarica catalogo pdf riavvolgitore film scratch off
