MACCHINE DI MISURA AUTOMATIZZATE


Apiel Automation realizza macchine di misura automatiche per effettuare controlli dimensionali sia all'interno della linea di produzione che fuori linea, per produzioni che richiedano controllo di qualità su volumi estesi.

Le macchine di misura sono progettate e realizzate in funzione della specifica esigenza e possono effettuare controlli di dimensioni, forma ed eccentricità. Un esempio di realizzazione è la macchina a fianco che effettua il controllo sulla coassialità di alberi in modo automatico, L’operatore deve solo effettuare il carico (fino a 28 pezzi).

Le macchine di misura, utilizzando calibri e trasduttori elettronici, sono in grado di automatizzare il controllo di qualità in officina. A valle della macchine utensile possono essere impiegate per il retro fitting delle stesse.

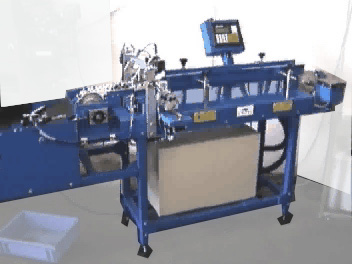

Macchina di misura della coassialità per alberi meccanici con strumenti di controllo elettronici LVDT

Strumenti misuta tastatori elettronici LVDT per la verifica della coassialità di alberi

MACCHINE DI MISURA ORIZZONTALI PER ALBERI


Nella macchina di misura per il controllo alberi, i pezzi sono caricati su due cinghie di trasporto e si spostano di un passo alla volta, in modo tale da portarsi uno ad uno nella zona di controllo. Giunti in posizione si azionano le contropunte che bloccano il pezzo.

Una volta portato il pezzo in posizione si aziona il motoriduttore della contropunta motrice che fa ruotare l’albero. Con una serie di trasduttori elettronici si procede alla rilevazione dei dati necessari per stabilire se il pezzo è in tolleranza o è da scartare.

Terminata la misurazione, i trasduttori ritornano in posizione di riposo, il motore si arresta, e le contropunte si riaprono in modo tale da rilasciare il pezzo di nuovo sulle cinghie di trasporto; il sistema riparte nuovamente spostandosi di un passo in modo da posizionare il pezzo successivo in posizione di controllo.

Scarica il catalogo pdf della macchina di misura alberi orizzontale macchine e strumenti misura catalogo formato pdf

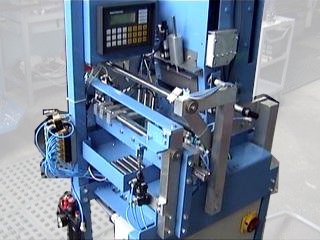

Macchina di misura verticali automatica per la misura della coassialità su alberi, impiegata nel controllo della qualità

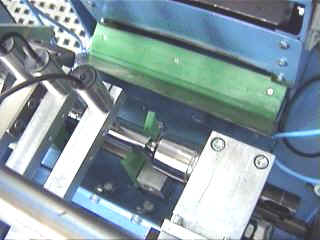

Misura albero mediante rotazione su contropunte ed utilizzo di strumenti di controllo elettronici LVDT

MACCHINE DI MISURA VERTICALI PER ALBERI

Nella figura a fianco abbiamo una macchina di controllo per alberi che come il modello orizzontale effettua le verifiche dimensionali di alberi in modo automatico. Sviluppandosi in verticale la macchina riduce notevolmente lo spazio occupato (caratteristica molto apprezzata nelle officine).

Queste macchine di misura effettuano controlli automatici in posizioni predefinite. Si possono realizzare macchine per misure in punti fissi, utilizzando un trasduttore per ciascun punto di misura oppure macchine con trasduttori mobili.

Le macchine di misura fuori dalla linea di produzione presentano un magazzino pezzi per dare autonomia alle misure. Le macchine in linea consentono di segnalare immediatamente mal funzionamenti della macchina utensile e non necessitano di magazzino pezzi. Nei sistemi in linea si può mantenere il pezzo lavorato in posizione ordinata per consentirne successive movimentazioni. I dati rilevati dagli strumenti di controllo possono essere inviati alla macchina utensile per realizzare sistemi di reto fitting.

Le macchine di misura dimensionale utilizzano un pannello operatore per interfaccia uomo macchine. Un PLC Omron gestisce tutte le funzioni d'automazione. Il software d'automazione può essere personalizzato in funzione delle specifiche necessità di misura.

I trasduttori comunemente impiegati sono degli LVDT con risoluzione 2,5 mm.

La movimentazione di trasduttori ed elementi di riscontro è realizzata per mezzo di guide a ricircolo di sfere di alta precisione. I carrelli precaricati, annullano i giochi con le guide garantendo ottima scorrevolezza ed elevata precisione.

Scarica il catalogo pdf del controllo alberi verticale Catalogo strumenti di misura e macchine di misura della coassialità per alberi meccanici
