MACHINES DE MESURE AUTOMATISÉES
Apiel Automation crée des machines de mesure automatiques pour effectuer des contrôles dimensionnels aussi bien à l'intérieur de la ligne de production qu'hors ligne, pour les productions qui nécessitent un contrôle qualité sur de grands volumes.

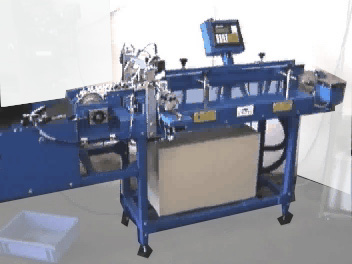

Les machines de mesure sont conçues et construites selon des besoins spécifiques et peuvent effectuer des contrôles de dimensions, de forme et d'excentricité. Un exemple de mise en œuvre est la machine ci-contre qui vérifie automatiquement la coaxialité des arbres. L'opérateur n'a qu'à charger (jusqu'à 28 pièces).
Les machines de mesure, utilisant des jauges et des transducteurs électroniques, sont capables d'automatiser le contrôle qualité en atelier. En aval des machines-outils, ils peuvent être utilisés pour le rééquipement de celles-ci.
MACHINES À MESURER HORIZONTALES POUR ARBRES
Dans la machine à mesurer pour le contrôle des arbres, les morceaux sont chargés sur deux tapis de transport et se déplacent pas à pas, de manière à se déplacer un à un vers la zone de contrôle. Une fois en position, les contre-poupées s'activent qui bloquent la pièce.
Une fois la pièce mise en position, le motoréducteur de la contre-pointe motrice est activé, ce qui fait tourner l'arbre. Avec une série de transducteurs électroniques, nous procédons à la détection des données nécessaires pour établir si la pièce est dans les limites de tolérance ou si elle doit être rejetée.
Une fois la mesure terminée, les transducteurs reviennent en position de repos, le moteur s'arrête et les contre-poupées se rouvrent pour relâcher à nouveau la pièce sur les tapis de transport ; le système redémarre en avançant d'un pas afin de positionner la pièce suivante en position de contrôle.
Téléchargez le catalogue pdf de la machine à mesurer à arbres horizontaux
MACHINES À MESURER VERTICALES POUR ARBRES

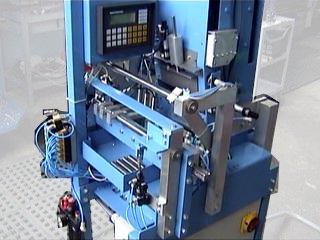

Dans la figure ci-contre, nous avons une machine d'inspection des arbres qui, comme le modèle horizontal, effectue automatiquement des contrôles dimensionnels des arbres. En se développant verticalement, la machine réduit considérablement l'espace occupé (une caractéristique très appréciée dans les ateliers).
Ces machines de mesure effectuent des contrôles automatiques à des positions prédéfinies. Des machines peuvent être créées pour des mesures en points fixes, utilisant un transducteur pour chaque point de mesure, ou des machines avec des transducteurs mobiles.
Les machines de mesure en dehors de la ligne de production disposent d'un entrepôt de pièces pour donner de l'autonomie aux mesures. Les machines en ligne vous permettent de signaler immédiatement les dysfonctionnements des machines-outils et ne nécessitent pas d'entrepôt de pièces détachées. Dans les systèmes en ligne, la pièce usinée peut être maintenue dans une position ordonnée pour permettre les mouvements ultérieurs. Les données détectées par les instruments de contrôle peuvent être envoyées à la machine-outil pour créer des systèmes de « reto fitting ».
Les machines à mesurer dimensionnelles utilisent un panneau de commande pour l'interface homme-machine. Un PLC Omron gère toutes les fonctions d'automatisation. Le logiciel d'automatisation peut être personnalisé en fonction des besoins de mesure spécifiques.
Les transducteurs couramment utilisés sont des LVDT avec une résolution de 2,5mm.
Le mouvement des transducteurs et des éléments de rétroaction est effectué au moyen de guides à recirculation de billes de haute précision. Les chariots préchargés éliminent le jeu avec les guides, garantissant une excellente douceur et une haute précision.
Téléchargez le catalogue pdf de la machine à mesurer les arbres verticaux
