MACHINES ET LIGNES AUTOMATIQUE
D'ASSEMBLAGE ET DE COLLAGE
Apiel Automation s'occupe de la conception, de la construction et de l'installation de machines
et de lignes d'assemblage automatiques.
L'assistance au client est garantie par Apiel Automation elle-même qui,
en tant que dépositaire du savoir-faire du système, est en mesure de garantir
une efficacité maximale dans la résolution des problèmes sur les lignes automatiques.
Le client final est également accompagné dans la création de modifications après-vente
et de systèmes supplémentaires sur les lignes automatiques existantes.
Si vous avez des processus à automatiser, vous pouvez les soumettre à notre bureau technique pour une proposition.
Téléchargez le catalogue PDF des machines et lignes automatiques d'assemblage et d'assemblage
Apiel Automation produit des machines et des lignes automatisées de faire même des assemblages complexes.
L'ensemble peut être fait pour le vissage, collage ou montage.
Nous pouvons fournir des pick and place des systèmes du plus simple au montage multi-axes
complexes de plusieurs dizaines d'éléments créé comme une seule machine ou ligne d'assemblage automatique.
Pour stocker les différents composants sont utilisés: Chuck palette, tables d'accumulation,
mangeoires vertical, paniers.
Si le composant permet, nous utilisons également des alimentateurs vibrants
Les lignes et les machines d'assemblage qui fabriquent comprennent, en plus de robots cartésiens
de manipulation de composants, aussi les entrepôts pour le stockage du même ordre.
Vu la spécificité et la complexité des applications, les machines et lignes d'assemblage et collage
est développé spécifiquement pour répondre aux besoins de chaque client.
Nous avons développé des systèmes pour l'assemblage d'appareils,
guide l'industrie du meuble et de la production des écrans et des échantillons
Nous rapportons ci-dessous quelques réalisations.
MACHINE AUTOMATIQUE POUR LE MONTAGE DES RACCORDS

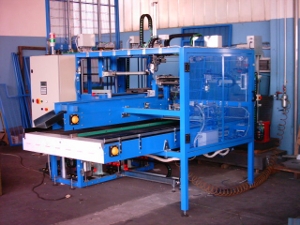

Es deux chiffres ci-dessus et à gauche représentent une machine d'assemblage automatique pour raccords en laiton représentés dans la figure ci-dessous.

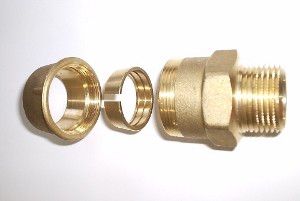

Le raccord comprend un corps (composant avec de plus grandes dimensions), par une bague de retenue (composant plus petit) et par une bague (composant gauche).
La machine effectue l'assemblage des 10 différents types de connexion: 1/2 ", 3/4", 1 ", 1 1/2", 2 "à la fois mâle et femelle.
La machine d'assemblage a un magazine qui contient les plateaux avec le corps du raccord (partie droite).
Un robot de trois axes cartésiens, ramasse le corps et l'insère dans un des deux groupes de vissage.
Au-dessus de l'accumulation chaîne de dessus de table faite avec de l'acier, les embouts sont pris en charge (à gauche) et les anneaux du connecteur (à droite).
Le tableau, avancer, pousse bagues et anneaux en deux entonnoirs avec des guides mobiles; entonnoirs par un anneau et une bague à la fois.

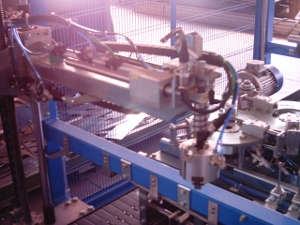

Un manipulateur (2e photo de la page) Placez l'anneau sur le corps puis l'écrou qui est serré.
Achèvement de l'assemblage, le robot supprime le raccord à partir du groupe de serrage et le met sur un convoyeur.

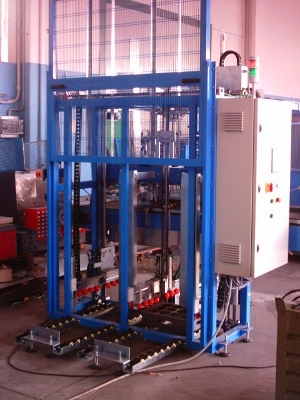

La photo de gauche montre l'entrepôt automatisé des plateaux corps.
Sur le côté gauche est inséré dans le bac de la batterie avec les raccords.
Sur le côté droit vous extrayez les plateaux vides.
La machine d'assemblage est contrôlé par un automate Omron CJ1M que pilote,
servo variateurs avec moteurs brushless Panasonic.
L'interface opérateur est constitué d'un panneau Omron.
Une particularité de la machine d'assemblage est le changement de format automatique
de la table d'accumulation.
Les guides de l'entonnoir et les arrestations de cadrans et les anneaux sont motorisés
et se adaptent automatiquement à la taille du raccord.
MACHINE AUTOMATIQUE DE COLLAGE

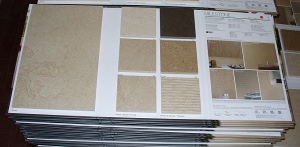

A droite nous avons les photos de l'intérieur d'une machine pour le collage automatique
des échantillons pour les carreaux (en bas à droite).
La machine d'assemblage, entièrement automatique, est équipée de deux robots cartésiens avec 8 axes Servo.
Le portique de robot cartésien (photo du haut) engage les morceaux de tuile avec ventouses
et les soutient sur les médias en carton imprimé.
Le robot à deux axes (en bas sur la figure) délivre la colle sur le carton, le support avant de la pièce de carreau.
Pour la gauche est représenté un exemple de la collecte de l'échantillon,
assemblé avec le montage automatique.
Le montage de la machine automatique d'échantillons est capable de coller échantillons
d'un jusqu'à 40 pièces différentes de la tuile.
La taille des pièces varie entre un minimum de 40x40 à un maximum de 300x300mm.
Le distributeur robot de colle est conçu avec une barrière de lumière laser qui,
avec un logiciel approprié,
est capable de détecter avec précision la position de l'image du carton.

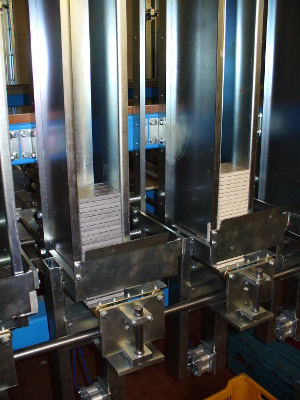

Illustré à gauche est deux des 20 expéditeurs qui contiennent des morceaux de tuile.
La machine est équipée de 8 chargeurs pour des pièces jusqu'à 100x100,
10 chargeuses jusqu'à 200x200 et 300x300 deux chargeurs.
La hauteur de 1m permet aux expéditeurs d'avoir une portée d'environ 100 pièces.
Les chargeurs sont réglables, en deux dimensions, au moyen de guides.
La charge se effectue par le haut tandis que la collecte est du fond; ce qui permet
la charge même pendant le travail de la machine.
Les pièces extraites par les expéditeurs sont ensuite focalisés par un dispositif approprié,
pour obtenir le collage de précision maximale.
est possible d'alterner sur un seul chargeur deux types de carreaux (fourni avec la même taille)
différentes afin de doubler le nombre de différents morceaux collés sur le même dossier.
Le dispositif de centrage effectue aussi un contrôle dimensionnel sur les morceaux de tuile,
vous permettant de ne pas coller des morceaux hors dimension.

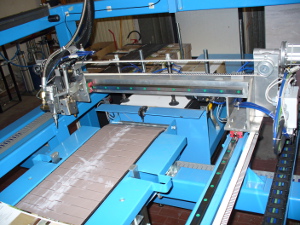

Pour la gauche est représentée une paire d'axes cartésiens qui entraient dans le système
de montage double fonction distributeur de colle et dispositif d'alimentation.
Le chariot qui se déplace transversalement (de droite à gauche) apporte un distributeur
de colle chaude (thermofusible) et un pour colle froide (en silicone).
Est possible de se passer de la colle selon les profils de vitesse et programmable
à volonté par l'opérateur.
L'axe transversal porte une paire de ventouses de préhension des feuilles de carton
sur lequel doivent être collés des morceaux de carreau.
MACHINE SEMI-AUTOMATIQUE, ASSEMBLAGE BOUCHONS
La figure de gauche ci-dessous, affiche une machine pour l'installation bouchons pour glissières de tiroir.

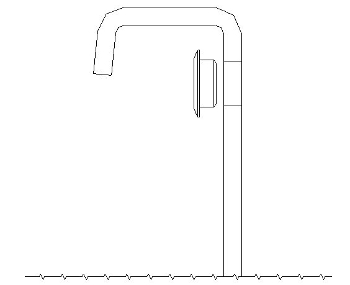

Le schéma de montage est représenté dans le dessin en bas à droite.
Les bouchons sont contenues dans les vibrant en colonne, sur une bande.
La porte du ruban se branche sur un dispositif d'insertion qui porte une ci-dessous le poinçon.
L'opérateur doit placer le guide sur une broche de référence.
Avec une pression sur la pédale, le bloc d'alimentation de coup de poing dans le trou.
