MÁQUINAS Y LÍNEAS AUTOMÁTICO
DE MONTAJE Y ENCOLADO
Apiel Automatización se ocupa del diseño, construcción e instalación de máquinas y líneas automáticas de montaje.
La asistencia al cliente está garantizada por la propia Apiel Automatización que,
siendo depositaria del know-how del sistema, es capaz de garantizar la máxima eficacia
en la resolución de problemas en las líneas automáticas.
También se apoya al cliente final con la creación de modificaciones posventa y sistemas adicionales en líneas automáticas existentes.
Si tienes algún proceso que automatizar, puedes presentarlo a nuestra oficina técnica para una propuesta.
Descarga el catálogo en PDF de máquinas y líneas de montaje automático
Apiel Automation produce máquinas y líneas automatizadas para hacer incluso conjuntos complejos.
El montaje se puede realizar atornillando, pegando o entrelazando.
Podemos proporcionar los sistemas de selección y del lugar de simple a complejo montaje de varios ejes de varias
decenas de elementos creados como una sola máquina o línea de montaje automático.
Para almacenar los componentes individuales se utilizan: tirada de paleta,
tablas de acumulación, los alimentadores verticales, cestas.
Si el componente permite, también utilizamos alimentadores vibratorios.
Las líneas de montaje y máquinas que creamos incluyen, además de robots cartesianos
para la manipulación de los componentes, también almacenes para su almacenamiento ordenado.
Dada la especificidad y complejidad de las aplicaciones, máquinas y líneas de montaje y unión son
desarrollados específicamente para satisfacer las necesidades de cada cliente.
Hemos creado máquinas y líneas para el montaje de racores, montaje de guías
para la industria del mueble y para el pegado de expositores y muestras cerámicas.
Aquí están algunas realizaciones.
MÁQUINA AUTOMÁTICA PARA EL MONTAJE DE RACORES

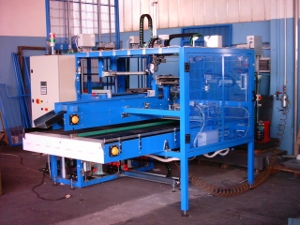

Las dos figuras por encima ya la izquierda representan una máquina de montaje automático para racores
de latón representados en la figura siguiente.

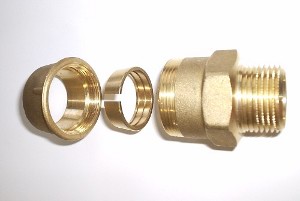

El racor consta de un cuerpo (componente con dimensiones más grandes), por un anillo de retención (componente más pequeño)
y por un anillo (componente izquierda). La máquina lleva a cabo el montaje de 10 diferentes tipos de conexión:
1/2 ", 3/4", 1 ", 1 1/2", 2" tanto macho como femenina.
La máquina de montaje tiene un almacén que contiene las bandejas con el cuerpo del racor (parte derecha).
Un robot cartesiano de 3 ejes, recoge el cuerpo y lo inserta en uno de dos grupos de atornillado.
Por encima de la acumulación de la cadena de mesa hecha con acero,
las férulas son compatibles (izquierda) y los anillos del racore (a la derecha).
La mesa, que avanza, empuja anillos y anillos en dos embudos con que gude de muebles;
por embudos de un anillo y una tuerca de anillo a la vez.

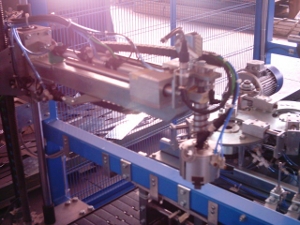

Un manipulador (segunda foto de la página) Coloque el anillo en el cuerpo y luego la tuerca que se aprieta.
La finalización de la asamblea, el robot retira el racor del grupo de apriete y la coloca sobre una cinta transportadora.

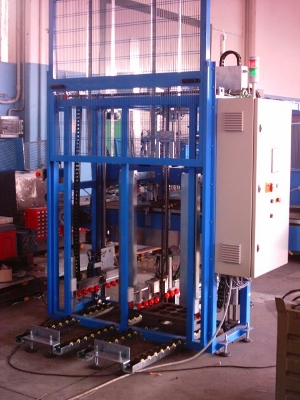

La foto de la izquierda muestra el almacén automatizado de los cuerpos bandejas.
En el lado derecho se inserta en la bandeja de la batería con los racores.
En el lado derecho de extraer las bandejas vacías.
La máquina de montaje es controlado por un PLC Omron CJ1M que controla el servo accionamientos brush-less Panasonic.
La interfaz del operador se realiza con un panel de Omron.
Una característica especial de la máquina de montaje es el cambio automático de la mesa de acumulación.
Las guías del embudo y la detención de los diales y anillos son motorizados
y se adaptan automáticamente al tamaño de la instalación.
MÁQUINA AUTOMÁTICA PARA ENCOLAR
A la derecha tenemos las fotos del interior de una máquina para encolar automática de muestras para el azulejo (abajo a la derecha).
La máquina de montaje, totalmente automática, está equipado con dos robots cartesianos con 8 ejes servo.
El pórtico robot cartesiano (foto superior) contrata los trozos de azulejo con ventosas y los apoya en el soporte de cartón impreso.
El robot en dos ejes (parte inferior en la figura) saca el pegamento en la caja de cartón, antes de que el apoyo de la pieza de azulejo.

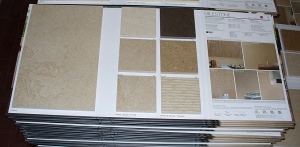

A la izquierda se representa un ejemplo de una muestra montada con el sistema de montaje automático.
La máquina automática para el montaje de las muestras, es capaz de pegar las muestras desde uno hasta 40 diferentes piezas de azulejo.
El tamaño de las piezas de azulejo varían de un mínimo de 40x40 a un máximo de 300x300.
El robot dispensa el pegamento, se arregla con una fotocélula láser que, junto con un software adecuado,
es capaz de detectar con precisión la posición de los gráficos de la carpeta.

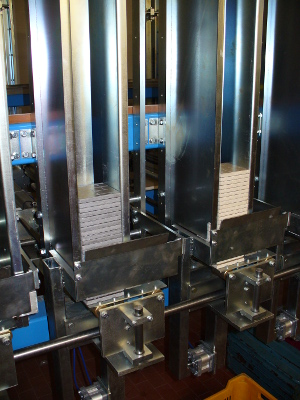

Ilustración de la izquierda es de dos de los 20 cargadores que contienen piezas de azulejo.
La máquina está equipada con 8 cargadores para piezas de hasta 100x100, 10 cargadores de hasta 200x200 y dos cargadores, 300x300.
La altura de 1m permite a los cargadores tienen un alcance de unos 100 piezas.
Las cargadoras son ajustables, en dos dimensiones, por medio de guías.
La carga se lleva a cabo desde arriba mientras que la colección es desde la parte inferior; esto permite que la carga incluso durante el trabajo de la máquina.
Las piezas de los extractos de baldosas por los cargadores se centran posteriormente por un dispositivo adecuado, para obtener la máxima precisión, encolado.
es posible alternar en un único cargador de dos tipos diferentes de baldosa (proporcionado con el mismo tamaño)
con el fin de duplicar el número de diferentes tozzeti pegada en la misma carpeta.
El dispositivo de centrado también realiza un control dimensional de las piezas de azulejo, lo que le permite no pegar piezas fuera de dimensión.

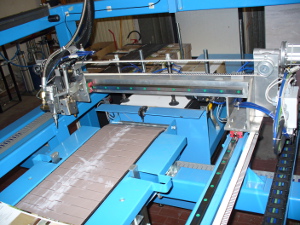

A la izquierda se muestra un par de ejes cartesianos que, introducida en el sistema de montaje,
realizan la doble función de dispensador de pegamento y el alimentador.
El carro que se mueve transversalmente (de derecha a izquierda) trae un dispensador para pegamento caliente
(de fusión en caliente) y uno para cola fría (silicona).
Es posible prescindir de la cola de acuerdo con los perfiles de velocidad programable según lo deseado por el operador.
El eje transversal lleva un par de ventosas las láminas de cartón en la que se pueden pegar pedazos de baldosas.
MÁQUINA SEMIAUTOMÁTICA MONTAJE DE LOS TAPONES

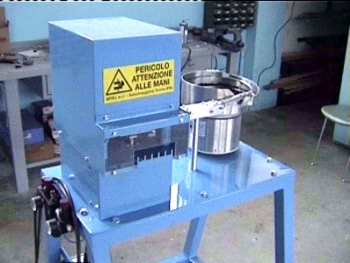

En la figura de la izquierda abajo, se muestra una máquina para el montaje semi-automática de tapones para los guías de los cajones.

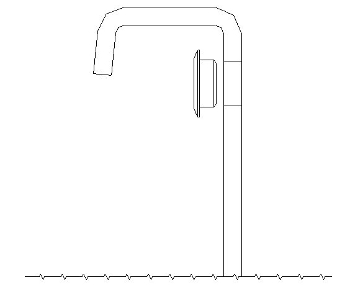

El diagrama de montaje se muestra en el dibujo abajo a la derecha.
Las tapas están contenidas en el alimentador vibratorio que se muestra en columnas en una cinta.
La compuerta de la cinta se conecta a un dispositivo de inserción que lleva uno por debajo del punzón.
El operador debe colocar la guía a través de una clavija de referencia.
Con una pulsación del pedal, el punzón forzar el tapón en el orificio.
