MÁQUINAS DE MEDICIÓN AUTOMATIZADAS


Apiel Automation se da cuenta de los sistemas de control automático para la verificación dimensional tanto en línea como sin conexión, para producciones que requieren control de calidad de volumen extendido.

Las máquinas de medición están diseñados y fabricados de acuerdo a las necesidades específicas y puede controlar el tamaño, la forma y la excentricidad. Un ejemplo de aplicación es la siguiente máquina, que comprueba los ejes concéntricos en modo automático. El operador sólo tiene que hacer la carga de la máquina (hasta 28 piezas).

Las máquinas, indicadores de uso y transductores electrónicos son capaces de automatizar el control de calidad en el taller. Después de la máquina-herramienta se puede utilizar para montar la parte de atrás de ellos.

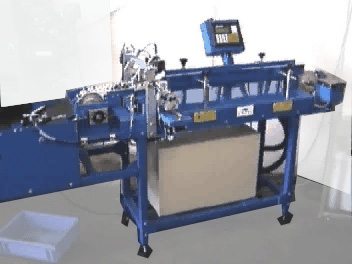

Máquina de medición de coaxialidad para ejes mecánicos con instrumentos de control electrónico LVDT.

Instrumentos de medición de sonda electrónica LVDT para comprobar la coaxialidad de ejes.

MÁQUINAS DE MEDICIÓN HORIZONTALES PARA EJES


En los ejes de control de la máquina mecánica, las piezas se cargan en dos cintas transportadoras. Las piezas se mueven un paso a la vez, a fin de tener una por una en la zona de control. Con la pieza de trabajo en su lugar, impulsar el contrapunto de bloqueo de la pieza.

Una vez presentada la pieza en su posición para hacer funcionar el motor del cabezal móvil que gira el eje impulsor. Con una serie de transductores electrónicos procederá a recoger los datos necesarios para determinar si la pieza está dentro de la tolerancia o va a ser desechada.

Después de la medición, los transductores de nuevo a la posición de reposo y se detiene el motor. El vivir volver a abrir a fin de liberar la pieza de nuevo en las cintas transportadoras. El sistema se inicia de nuevo, moviendo la correa de un paso, para colocar la siguiente pieza en la posición de control.

Descargue el catálogo en pdf de la máquina de medición de eje horizontal Catálogo de máquinas e instrumentos de medición en formato pdf.

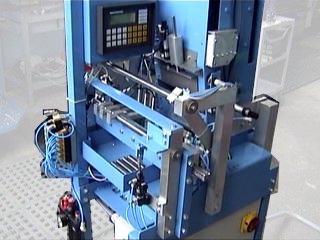

Máquina de medición vertical automática para medir la coaxialidad en ejes, utilizada en control de calidad.

Medición de ejes mediante rotación sobre contrapuntos y uso de instrumentos de control electrónico LVDT.

MÁQUINAS DE MEDICIÓN VERTICALES PARA EJES

La figura de al lado se trata de un sistema de control de los árboles como el comportamiento del modelo horizontal de los árboles auditorías dimensiones de forma automática. Crecimiento vertical de la máquina reduce considerablemente el espacio ocupado en suelo (apreciada talleres función).

Estas máquinas realizan comprobaciones automáticas en posiciones fijas. Podemos hacer que las máquinas para las mediciones en lugares fijos, utilizando un transductor para cada punto de medición, o máquinas de los transmisores móviles.

Las máquinas fuera de línea, tiene algunas piezas en stock para dar autonomía a las medidas. Las máquinas en línea le permiten informar de inmediato el mal funcionamiento de la máquina herramienta y no necesitan almacén. En los sistemas en línea, la pieza mecanizada se puede mantener en una posición ordenada para permitir movimientos posteriores. Los datos detectados por los instrumentos de control se pueden enviar a la máquina herramienta para crear sistemas de retro fitting.

Las máquinas de control dimensional para utilizar una interfaz de usuario de operador. Omron PLC gestiona todas las funciones de automatización. El software de automatización se pueden personalizar según las necesidades específicas de medición.

Los transductores que se utilizan normalmente, son LVDT, resolución de 2,5 mm.

El movimiento de los transductores y la retroalimentación se consigue por medio de los carriles en los que correr carros de bolas de precisión de alta. Los camiones pre-cargado proporcionar suavidad buena y alta precisión.

Descargue el catálogo en pdf del control de eje, verticales Catálogo de instrumentos de medida y máquinas de medida de coaxialidad para ejes mecánicos.
