DISPOSITIVOS DE APLICACIÓN DE SCRATCH OFF
UTILIZADOS PARA LA PERSONALIZACIÓN DE TARJETAS


Película scratch-off usada solo una vez y usada dos veces para personalizar la tarjeta.

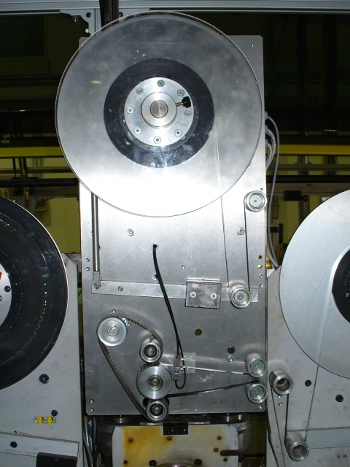

Dispositivo de recuperación de scratch-off para impresión hot foil en máquinas Atlantic Zeiser

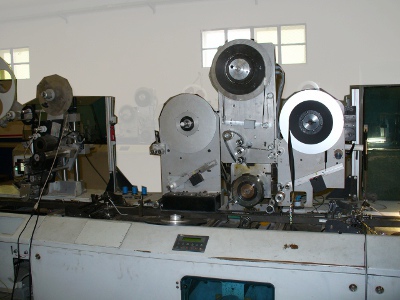

Alineador para recuperación de scratch off en máquina Card Line Atlantic Zeiser

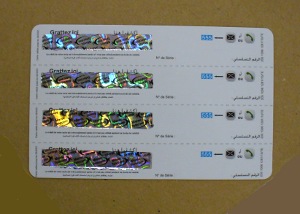

Tarjeta personalizada con scratch off recuperada con alineador Apiel Automation

Apiel Automation crea dispositivos para la recuperación de film scratch off, utilizados en la personalización de tarjetas telefónicas para ser aplicados en máquinas CARD LINE y MAG MASTER ATLANTIC ZEISER. El dispositivo se aplica a grupos de impresión Hot Foil, que se aplican caliente, película que oscurecen los códigos secretos. Impresión tradicional implica el uso la película como se muestra en la figura "1". Con el uso del dispositivo de recuperación, puede volver a la película ya se utiliza para la impresión posterior.
La figura de al lado, la posición "2", muestra el scratch-off después de la segunda fase de impresión. Como se puede ver el producto se utiliza casi el 100% con una reducción significativa en los costos de producción.

El dispositivo de recuperación permite reducir a la mitad el uso del scratch off en la personalización de tarjetas: las bobinas de película usada, rebobinadas durante el proceso de impresión de la película virgen, se montan en el dispositivo de recuperación para una segunda aplicación.

El dispositivo de recuperación es un alineador capaz de mantener el scratch off usado correctamente colocado debajo de la rueda de hot foil durante el proceso de aplicación.

A la izquierda hay una foto de un dispositivo de recuperación scratch off instalado en una máquina Card Line de Atlantic Zeiser. Las "CARD LINE" se utilizan en la personalización de las tarjetas; imprimen los códigos secretos y los cubren con una película opaca (scratch off o etiqueta). Los dispositivos de recuperación (alineadores) no requieren modificaciones en el software y parte de control de la máquina de personalización CARD LINE ATLANTIC ZEISER. Apiel Automation adapta sus alineadores a las dimensiones y estructura de las máquinas de personalización de tarjetas a las que se aplican.


Los dispositivos de alineación son completamente automáticos y no frenan la productividad de los sistemas de personalización de tarjetas (productividad hasta 25.000 tarjetas por hora). Simplemente se le pide al operador que inserte la película usada dentro de la correa de remolque y que envuelva la misma película alrededor de las ruedas locas.

La foto al lado muestra un módulo de hot foil de Atlantic Zeiser. El módulo tiene, a la derecha, un portabobinas para scratch off nuevo, un portabobinas para scratch off usado y a la izquierda el portabobinas para recuperar la película durante la producción.


La tarjeta al lado se ha personalizado con el uso de scratch off de recuperación. En la máquina Card Line utilizada para la personalización de tarjetas, presentaba dos módulos de hot foil, en cada uno de los cuales se aplicó un alineador Apiel Automation para la recuperación del scratch-off.




Están disponibles alineadores individual (un grupo de alineación en un único módulo de impresión, estampación en caliente) y alineado doble dos grupos de la alineación, instalado en una máquina de impresión de uno, dos módulos de impresión en caliente de aluminio). El doble-alineador, sólo tiene un gabinete, un PLC y un panel del operador para ambos grupos.

Los alineadores son diferentes para el tipo de equipo.
Tenemos un modelo base y un modelo de extras. El modelo "Extra" tiene un motor servo sin escobillas en lugar de un motor paso a paso, asegurando bajo nivel de ruido, funcionamiento perfecto, incluso a muy baja velocidad. El modelo "Extra" también tiene una pantalla táctil de panel del operador 3 "1 / 2 en lugar del carácter del panel de 2x20 modelo" básico ". Incluso en los sensores de nivel, el modelo "Extra" tiene un control adicional de la fotocélula de scratch, y utiliza un encoder para detectar la velocidad de la cadena. El uso de un codificador incremental, proporciona un mejor rendimiento a muy baja velocidad.

Los cuatro modelos disponibles:

  • Alineador "base"solo
  • Alineador "base" doble
  • Alineador "extra" solo
  • Alineador "extra" doble

Descarga el catálogo en pdf de dispositivos de recuperación scratch off para personalización de tarjetas. Descargar catálogo en pdf de alineadores para recuperación de películas scratch off

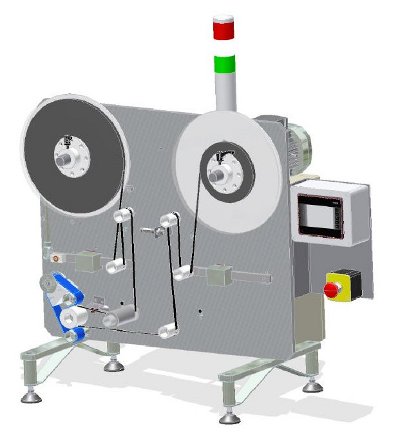

Rebobinadora scratch off utilizada en impresión hot foil para personalización de tarjetas

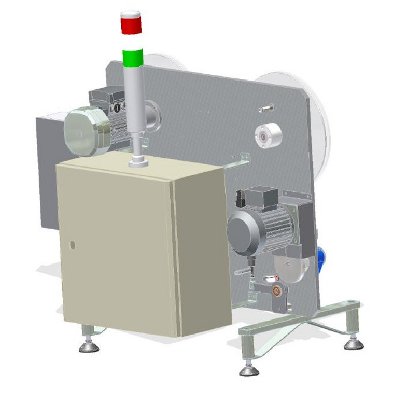

Dispositivo de rebobinado scratch off para impresión en hot foil

REBOBINADORA SCRATCH OFF PARA PERSONALIZACIÓN DE TARJETAS


La rebobinadora rebobina bobinas scratch off usadas para reutilizarlas en dispositivos de recuperación y completa la oferta de Apiel Automation en productos de personalización de tarjetas. Es necesario rebobinar el scratch cuando se necesita reutilizar scratch con gráficos asimétricos: sin rebobinar la recuperación del rayado lleva a que las impresiones se inviertan.
Por ejemplo, si los gráficos tienen la escritura "VIENTO", desenrollando la película en blanco, la secuencia de caracteres que van debajo de la rueda de impresión será W, I, N, D. La película usada, en el módulo hot foil Cardline, se rebobina con los caracteres primero W y finalmente D. Al desenrollar la misma bobina en el grupo de recuperación, los personajes saldrán en la secuencia D, N, I, W, y en consecuencia también bajo la rueda de impresión se imprimirán en secuencia inversa y por lo tanto invertida (la personalización de las cartas es no es aceptable).

Para restaurar la orientación correcta puede utilizar el rebobinador. Este dispositivo, al rebobinar la película, restablece la orientación inicial de los gráficos.

La otra función de este dispositivo es comprobar el estado de las bobinas scratch off usadas antes de utilizarlas en dispositivos de recuperación. Gracias a una serie de sensores, es posible medir el número de reinicios presentes en la correa y su posición. También es posible comprobar el paso de las impresiones en la cinta usada, para garantizar la compatibilidad con la Cardline que utilizará la bobina.




Descarga el catálogo en pdf de la rebobinadora. scratch off. Descargar catálogo pdf de rebobinadora de película scratch off
